De SE-10 is de afgelopen jaren een mooie en vooral stabiele versterker gebleken. Maar hoe goed een ontwerp ook is, er zijn altijd kleine verbeteringen mogelijk.
Updates op een rij.
Alle updates zijn grondig en langdurig getest. Voor wie geen zin of tijd heeft om ze allemaal na te lezen de meeste updates op een rij.
Weerstanden 1)
Het vervangen van weerstanden door koolfilm omdat ik dit natuurlijker vind klinken. Ik ben begonnen door R1 47KΩ te vervangen door een 1/2 watt koolfilm weerstand van 10 cent. Zelfs zo’ n kleine ingreep had al een hoorbaar effect.
Ik ben geëindigd door R1, R2,R3, R4 en R5 te vervangen door koolstof composiet weerstanden. Koolfilm is al goed. Maar omdat koolfilm weerstanden een filmpje koolstof op een keramische drager is (dus 2 verschillende materialen.) Kun je bij snelle impulsen toch een beetje IMD vervorming krijgen. Koolstofcomposiet is alleen koolstof en heeft dat probleem niet.
Deze update kost hooguit een paar € en kan ik van harte aanbevelen. Het geluid vind ik meer natuurlijk klinken dan met de metaalfilm weerstanden die bij het bouwpakket geleverd worden. Let op! Elders in het circuit werken diezelfde metaal filmweerstand mee aan een stabiele schakeling. Vervang dus alleen R1, R2,R3, R4 en R5.
R12 heb ik vervangen door 150Ω koolfilm 2 watt. Met deze paar wijzigingen heeft de versterker meer dan een jaar stabiel gespeeld. Natuurlijk met anti plop filter.
Buizen
Ik heb veel verschillende buizen geprobeerd. Met Genalex KT-77 had ik de laagste vervorming. Met KT-88 vond ik nét iets te fel. Met 6550 buizen vind ik het mooi in ballans. De JJ ECC803S is mijn absolute favoriet. Bij de ECF-802 maakt het merk niet veel uit.
Weerstanden 2)
Wat al eerder opviel dat weerstand R15 en R16 (8K2) erg warm werden. Ik heb deze vervangen door 2 watt koolfilm. 5% tolerantie wat deze weerstanden heeft is hier nauwkeurig genoeg.
Weerstanden 3. Het gaat ook wel eens mis….. 😅

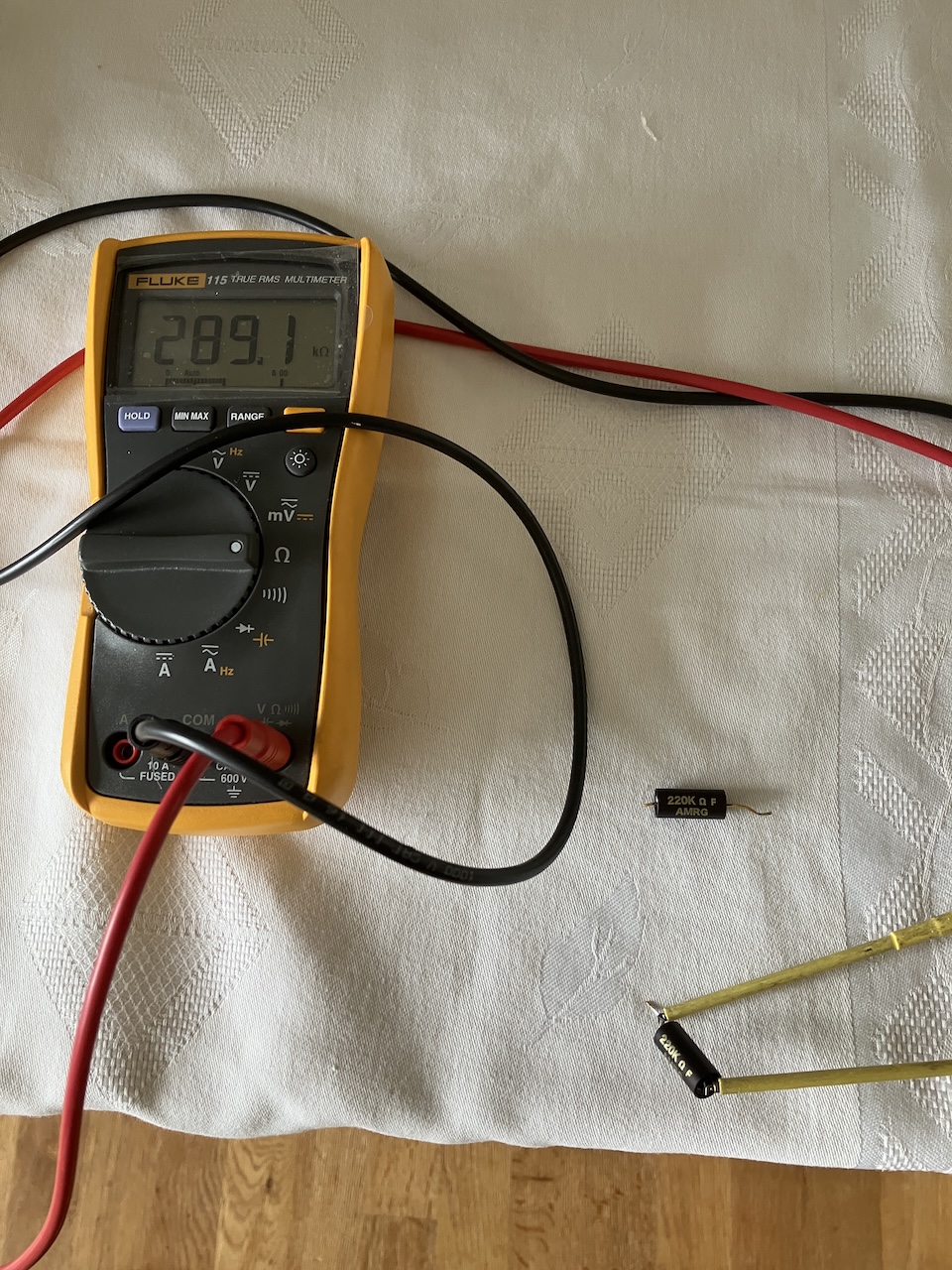

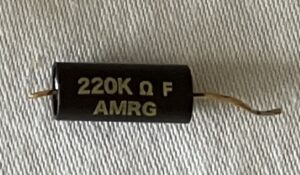

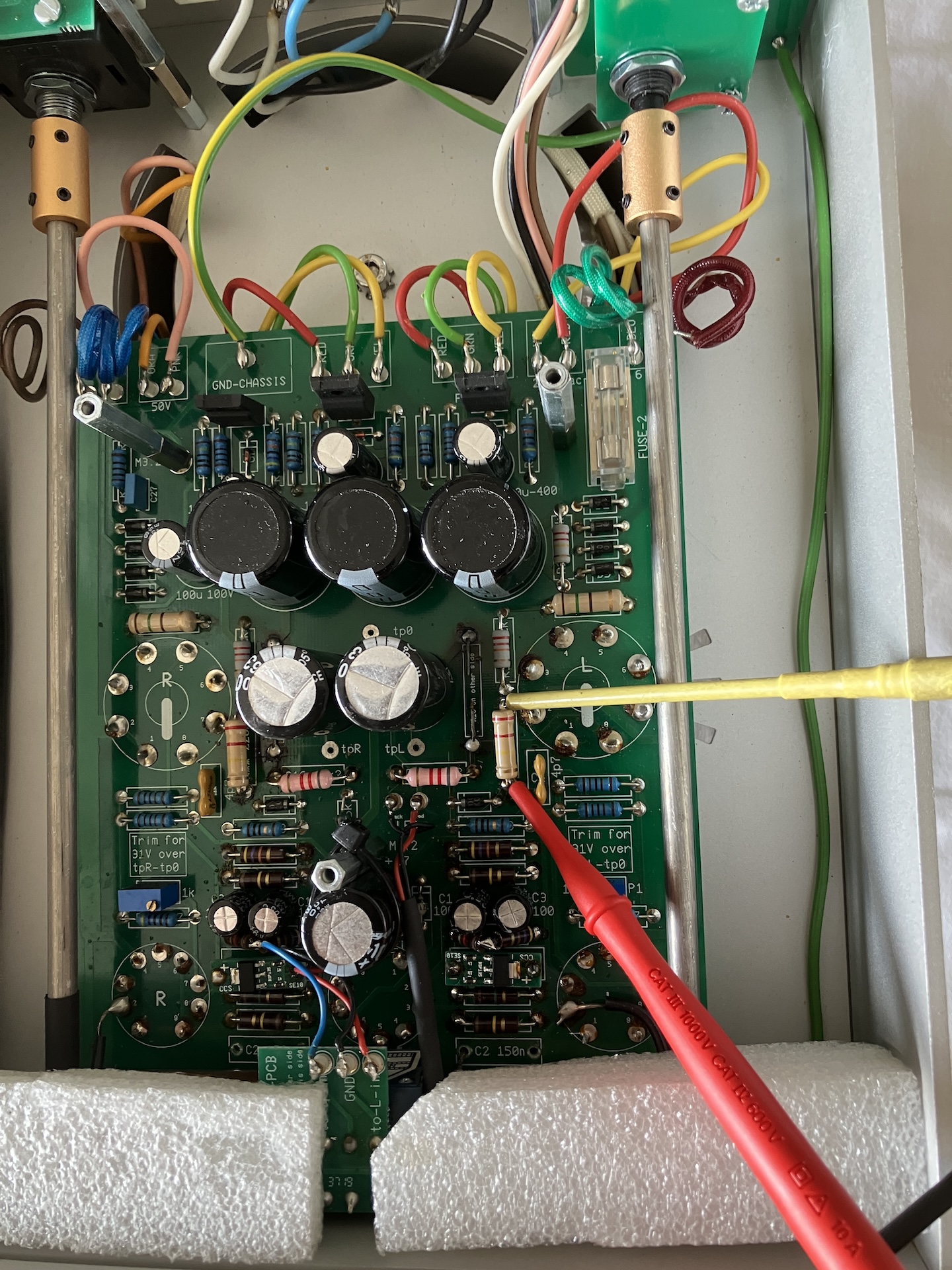

Als je goed in het schema kijkt zie je dat R xx (220KΩ) in de terugkoppel lus zit en daarmee -volgens mij- behoorlijk klank bepalend is. Ik bedacht me als ik daar nu AMRG koolstofcomposiet plaats.
Het klonk erg goed. Helaas waren deze weerstanden -in deze schakeling- niet stabiel genoeg . Ik heb ze vervangen door 2 watt koolfilm.
R15 en R16 (8k2) werden nogal warm. Die heb ik ook vervangen door koolfilm weerstanden van 2 watt.
Samenvattend als je zelf een versterker bouwt of een bouwpakket in elkaar zet loont het echt de moeite om een paar kleine wijzigingen met wat weerstanden door te voeren, De SE-10 met deze laatste update is een heel muzikale versterker, die naast ontzettend veel details kan weergeven ook een voor buizen begrippen een “strak” laag heeft.
Alle documentatie is vrij toegankelijk via de website site van Menno van der Veen. Een kast zul je zelf moeten maken. Printen zijn niet los leverbaar dus je zult zoiets zelf hard-wirred moeten maken. De SE-18 die iets meer vermogen kan leveren is misschien ook interessant. Maar hier is de SE-10 luid genoeg.
Vriendelijke groet Jack
