Zelfbouw high-end buizen versterker. vanderveen-Trans SE-10 deel 2 update

Goed verpakt, deze zelfbouw versterker

Het bouwen is eenvoudig.

Het is niet moeilijk om deze versterker in elkaar te zetten. Een iPad of tablet daarbij is handig. Je “swiped” door de pagina’s heen.

Fraaie printplaat. Druk op de foto voor een groot exemplaar. Druk ook eens op het vierkante hoekje rechtsboven voor een nóg grotere foto, indien aanwezig.

De printplaat is zéér fraai. Waardes en posities van de onderdelen staan er duidelijk op.

De met rood afgebakende stap Weerstand R6,7,8, condensator C4, instelpotmeter P1 is aan de beurt.
Zo ziet het er dan uit.
Wat blauw is gekleurd is klaar.

Je kunt  telkens controleren of de desbetreffende stap goed is gedaan.

Handig.

Nummeren
Het is handig om met een universeel meter de waardes van de weerstanden te meten en op te schrijven. Zo heb je een extra controle.

Soldeer oogjes vergt enige handigheid.Krab de aansluitingen even schoon met een scherp mesje. Buig dan de pootjes iets uit elkaar met hetzelfde mesje.Daarna is het veel makkelijker, om de pootjes om te buigen.

Gereedschap.

Naast wat gereedschap zoals een kniptangetje, platbektang, wat schroevendraaiers, inbussleutels en een  liefst regelbare soldeerbout.

Heb je ook een universeel meter nodig om deze versterker te kunnen afregelen.  Wat handig is om weerstanden even te  meten en de waardes te noteren.  Bij de Action koop je al een bruikbare meter voor minder dan €10.

Deze Fluke’s zijn veel duurder, maar de moeite waard als je vaker met elektronica werkt.
Hoofd print klaar.

Kleine update bovenkant print 31-7-2020.

Vermogens weerstanden origineel.

SE-10 bovenkant.

SE-10 bovenkant.

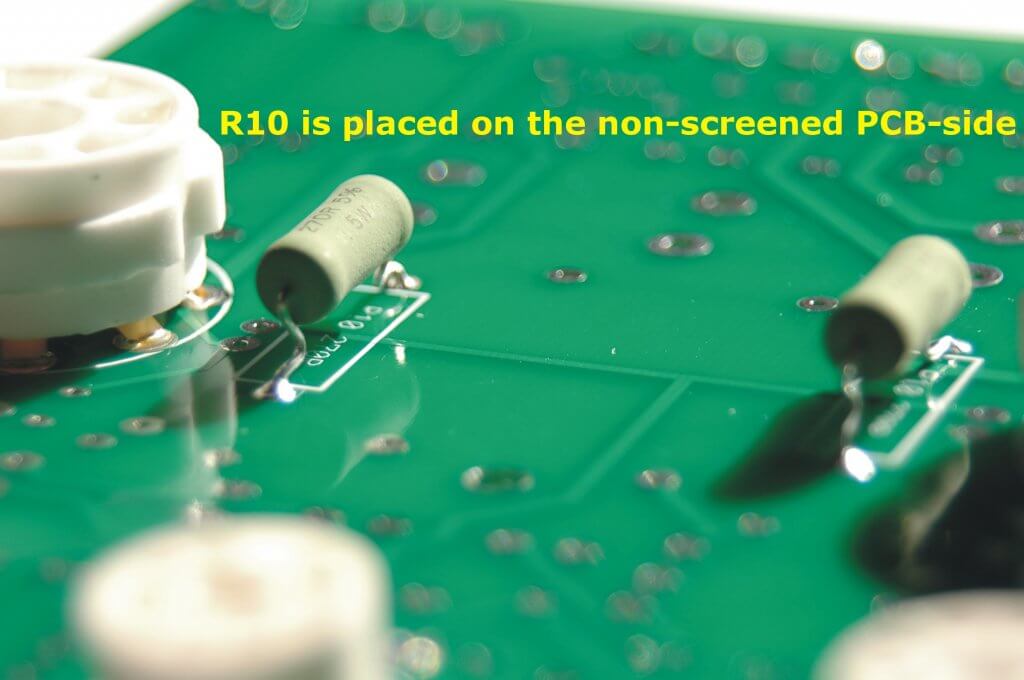

Nieuw is, dat de vermogensweerstanden R10 met keramische afstand busjes worden gemonteerd.  Ze worden nogal warm. Dit is gewoon een betere oplossing.

Bovenkant draden vermogens weerstanden omvouwen

De aansluitdraden iets langer houden en ombuigen.

Soldeer tip.

Alle aansluitdraden even schoon krabben.

Krab van elk onderdeeltje, weerstandje, condensatortje etc de aansluitingen/aansluitdraden even schoon met een mesje. De soldeer verbindingen worden dan zoveel mooier en beter.

Als soldeer gebruik ik Velleman 60/40 0,8mm dik dat vloeit heel mooi en laat geen resten achter op de print.

Er zijn ook 3 kleine printjes die je in elkaar moet zetten.


Daarna kun je alles samen bouwen in de kast. Er is genoeg verpakkingsmateriaal om als ondergrond te dienen.

Duck tape tegen beschadigen.
Bijna klaar om te meten, de luidspreker aansluitingen zijn moeten nog tussen 0 en 8Ω kortgesloten worden. Klik voor vergroting, ook rechts boven voor een nog groter exemplaar.

Afregelen.

Sluit van beide kanalen de linker en rechter uitgang kort tussen 0 en 8Ω en  draai het volume dicht.  Dit staat (nog niet) in de handleiding!


Hierna kun je meten.

+/- 60 volt werd langzaam bereikt.
390 volt
31 volt. Controleer deze een paar keer.  De instellingen links en rechts beïnvloeden elkaar iets.
Het genieten kan beginnen :-)

Voor-en-nadelen.

De SE-10 heeft geen enkele moeite om onze luidsprekers aan te sturen.

Perfect Performer Sound Stone 2×16,5

Die zijn 4Ω en kennen een rendement van 92dB bij 1 watt in. (90dB is het ongeveer minimum.) Het is verbazend hoeveel geluid er uit deze versterker komt.

De ingangsgevoeligheid is met 300mV groot. Een extra voorversterker is meestal niet meer nodig.

Nieuwe buizen moeten al tijd een uur of 100 inspelen.  Maar na een dag spelen klinkt het al heel behoorlijk.  Daarna wordt het alleen maar mooier. Wat opvalt zijn de vele details, het gemak en het “strakke” laag.

KT-88 buizen vind ik een prima keus, voor deze versterker.  Ik heb uiteraard ook andere buizen geprobeerd zoals: Tung Sol 6550 en KT-120.🙋🏼‍♂️

Wordt vervolgd,

Jack

Auteur: Jack

Hoi mijn naam is Jack van Brederode. Waarschijnlijk stond mijn wieg naast de radio want de liefde voor muziek zit diep in mijn genen. Vanaf mijn 12e ben ik serieus bezig met techniek en audio. Daarnaast hou ik van mensen, koken en hardlopen
