Doe het zelf Leak Stereo 30+ en Stereo 70

Even opletten!!

Deze pagina geldt alleen voor de Leak Stereo 30+ (let op het plusje) en de Stereo 70 die ik vanaf nu (30+) en (70)noem. De latere Delta 30 en Delta 70 zijn bijna hetzelfde.

Leak Stereo 70
Leak Stereo 70

De “gewone Stereo 30” heeft nog germanium transistoren en een enkele print, daar heb je wat deze update betreft niets aan. Die moet je dus NIET kopen. Zie b.v. http://www.hifi-pictures.net

Aankoop.

Of het apparaat nu defect is of nog werkt, maakt niet zoveel uit.  De meeste onderdelen zijn origineel te koop.  En als hij nog speelt, is de kans groot dat er de afgelopen 50 jaar iets gerepareerd is

De meeste versterkers kocht ik meestal defect voor rond de 50€. Soms iets minder. Veel belangrijker vind ik dat het er optisch nog een beetje fatsoenlijk uitziet en dat de versterker compleet is.

Of je nu een (30+) of  (70) koopt maakt ook niet zoveel uit.  De ene heeft 2x15watt (gemeten 2x 25watt) en de andere 2x 35watt ….   Lees de Leak pagina’s nog maar eens door.

Leak Stereo 30+ en Stereofetic tuner op de meettafel
Leak Stereo 30+ en Stereofetic tuner op de meettafel

Schema

Het schema heb ik aan elkaar geplakt en de Stereo 30+ is 99% hetzelfde als de Stereo 70 alleen bij de laatste is de voeding spanning geen 48volt maar 75volt meet de waardes na upgrade na.  En download eventueel de service manual  bij b.v. http://www.hifiengine.com/

stereo30plustubejacktest

Stap 1.

Maar goed,  je hebt een werkend exemplaar gekocht.  Het 1e dat je moet doen:

  • Controleer of de randaarde stekker veilig is aangesloten.
  • Controleer of de spanning spanning carousel op 230volt staat.
  • Maak overal digitale foto’s van.  Zo kun je iets terug vinden.

Sluit nu een hoofdtelefoon aan of 2 luidsprekers. Als het goed is hoor je een zachte “plop” van beide kanalen.

So far so good stap 2.

Ik heb géén onderdelenlijstje,  dat heeft ook niet zoveel zin, want dat is afhankelijk van welke versterker je hebt en wat er eventueel defect of niet origineel is. Verder is dit een “doe het zelf project” dus je mag zelf ook wel wat doen.  ;-) Zelf ben ik al gauw 1 a 2uur bezig om dat uit te zoeken en te bestellen.

Om het toch iets makkelijker te maken vermeld ik waar mogelijk bestelnummers van onderdelen waar ik goede resultaten mee heb. Van andere merken en types weet in dat niet.  Mocht je echt ergens niet uitkomen of iets niet kunnen bestellen dan kun je me natuurlijk mailen.

Ik heb geen onderdelen op voorraad en ben ook gebonden aan minimale bestel eenheden.  Mocht er veel belangstelling zijn dan kan ik misschien een set onderdelen samenstellen. Maar ik heb liever i.v.m.  tijd dat je het zelf doet.

Het 2e wat we nu gaan doen is de meest kwetsbare onderdelen vervangen dat zijn:

  • Voeding condensatoren.
  • Condensatoren in de uitgang.

In de voeding zit standaard 2x 1250uF  C6 en C7 (70). Vervangen door 1 Vishay 3300uF 100volt MAL205859332E3  Electrolytic Capacitor, Long Life, 058 PLL-SI Series.  Te bestellen o.a. bij Farnell en  Mouser  Bij de Stereo 30+  alleen C6 (30+) Vervangen door 1 Vishay van 2200uF 100volt VISHAY BC COMPONENTS  MAL205659222E3  Electrolytic Capacitor, Long Life, 056 PSM Series.

Verder zijn er 3 elco’s van 470uF neem hier ook 100volt types voor die passen precies in de originele 25 mm klemmen. MAL205019471E3  Electrolytic Capacitor, Long Life, 050 PED-PW Series.

In de uitgang zit of 2000uF (70) of 1000uF (30+)  De beste resultaten tot nu toe (beide) behaalde ik met Nichicon LKG1K222MESCBK  2200uF 80volt. Ook bekend als de KG series.  Te koop o.a. bij Mouser.

Eind transistoren (beide)

Nieuwe 2N3055G eindtransistoren let op de details
Nieuwe 2N3055G eindtransistoren let op de details

Controleer of er in ieder geval dezelfde in zitten.  Meestal is het een rommeltje omdat de afgelopen 50 jaar een van de kanalen heeft begeven.  Als dat zo is, vervang ze door nieuwe 2N3055 met nieuwe isolatie plaatjes en doe er gelijk wat koelpasta tussen.  b.v. Farnell  mooie ON SEMICONDUCTOR  2N3055G  Bipolar (BJT) Single Transistor, General Purpose, NPN, 60 V, 2.5 MHz, 115 W, 15 A

Stuur transistoren

De NPN 39252 of 2N2102 NPN (70) BC117 en BC142 (30+) kun je vervangen door nieuwe 2N2102 Farnell.  De 39250 of 2N4036 (PNP) (70) of de BC143 (30+) kun je vervangen door 2N4036 Ebay.

Klein signaal transistoren.

Alle andere originele transistoren BC 148/149 etc lekker laten zitten.

Elco’s op printjes

Zijn allemaal axiale Vishay 021. Koop gewoon de 63 volt types. (30+) Daar waar 64uF zit neem 100uF en waar 32uF neem 47uF.

Bij de (70) die een hogere voeding spanning heeft.  C29 en C32 beide 64uF 100volt types dus 100uF 100volt C28 10uF gebruik daar  voor zekerheid bij de (70) ook 10uF/100volt  eventueel een Vishay 038 als 021 10uF 100volt niet leverbaar is (Farnell)

Service vriendelijk

Beide versterkers zijn dankzij insteek printjes erg service vriendelijk.

printjestereo70origineel

Tweaken

Mijn 1e Stereo 30+ had ik flink “getweaked”  omdat de originele printjes een rommeltje waren.

preampprintsleak

Mijn tip als het niet hoeft lekker de originele transistoren en condensatoren laten zitten.  De elco’s natuurlijk wel vervangen….  Gebruik voor de condensator in de ingang C11 (beide) 10uF iets fatsoenlijks b.v. een Nichicon Muse BP

muse

Klaar

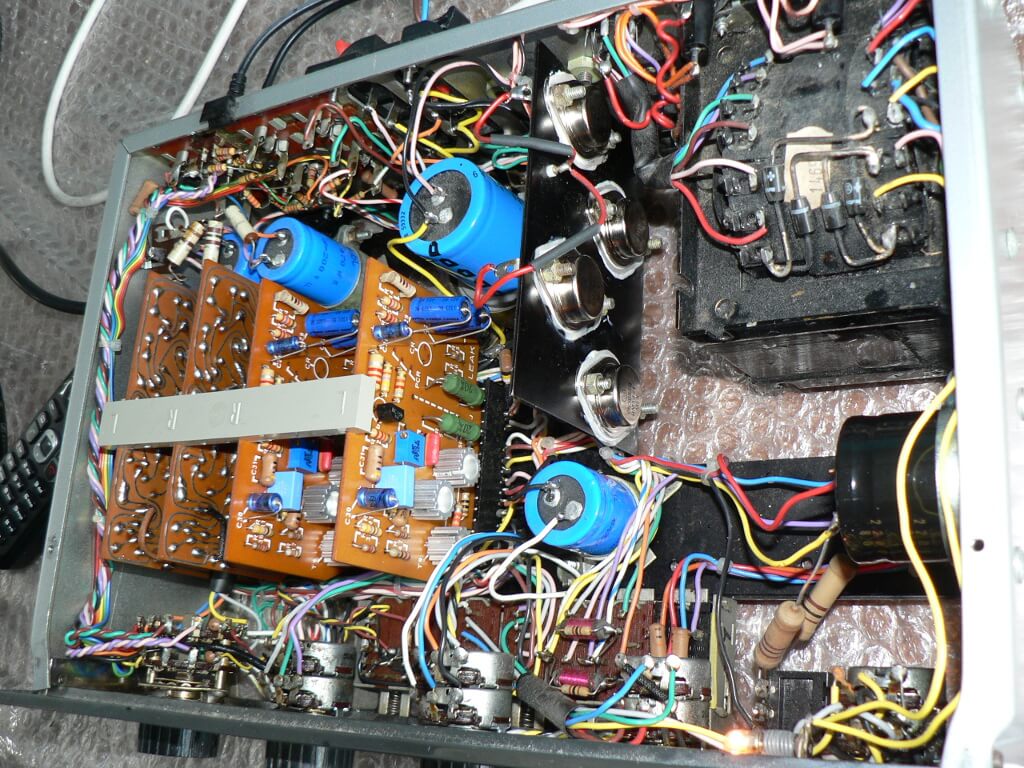

En als je dan klaar bent ziet de versterker er ongeveer zo uit.

leakstereo70klaarzijkant

Afregelen

In de handleiding staat duidelijk hoe je de versterker moet afregelen vergeet niet vóórdat je de versterker aanzet:

  • De volume knop dicht draaien.
  • Een hoofdtelefoon of  4 of 8Ω luidspreker aan te sluiten.
  • Je universeel meter aan te zetten.
  • Je universeel lmeter in het ampère bereik te zetten.
  • Liefst de spanning langzaam opvoeren via het variac.

Na ongeveer 10minuten is de versterker op bedrijf temperatuur regel de rustroom af 0p 30ma (beide)

Nog meer nummers

Instelpot

De 200Ω instelpot heb ik bij sommige versterkers vervangen door een zogenaamde 10 slagen exemplaar. Dat is niet echt nodig een Cermet instel pot van 220Ω Conrad bestelnummer 675029 voldoet prima. Als je de pootjes verbuigt dan past dat prima. Tip: voor het uit solderen meet de oude weerstand waarde op en zet het nieuwe potmeterje op dezelfde stand na het in solderen.

Luidsprekerklemmen

De luidsprekeraansluitingen heb ik al een aantal keer vervangen door Conrad 737780.  Met een beetje fröbelen en gaatjes boren gaat dat prima.  Voor de (30) 1x bestellen en de (70) 2x

737780_BB_00_FB.EPS_400

Stereo 30+

Beide uitgang elco’s passen niet meer in de originele klemmen.  Ik kocht bij Baco Army goods  kunststof klemmen. (zelf even de maat opmeten!) en met een beetje geduld en een gaatje boren is dat passend te krijgen.

Nog een tip

Een groot deel van de behuizing van deze Leak versterkers dient als koelplaat. Monteer de elco’s iets hoger in de klemmen dan maken ze geen contact met het chassis en warmen niet onnodig op.

Succes met het reviseren van deze mooie versterkers. Het is méér dan de moeite waard! Maar nogmaals lees eerst de andere Leak pagina’s eens rustig door.  Want zoals alles zijn er voor- en na-delen.  En hoe volledig ik ook op deze pagina probeer te zijn het hele project is eigen verantwoording. Je kunt mij hier niet op aanspreken  of verantwoordelijk voor stellen.

Jack
